問題点：
1.ベアリングキャップは輸送後、表面に紙くず等の残留物が付着しています。
2. 米国に出荷されたベアリング キャップの中には、3 ～ 4 か月後に錆びたものがあります。腐食率は約 30% です。
3.ベアリングキャップの底に油溜まりがあります。
原因分析：
1.中間紙にダンボールを使用しており、輸送中の部品の揺れや摩擦により紙粉が発生します。また、防錆油により脂汚れが発生しやすく、汚れを吸着しやすいです。

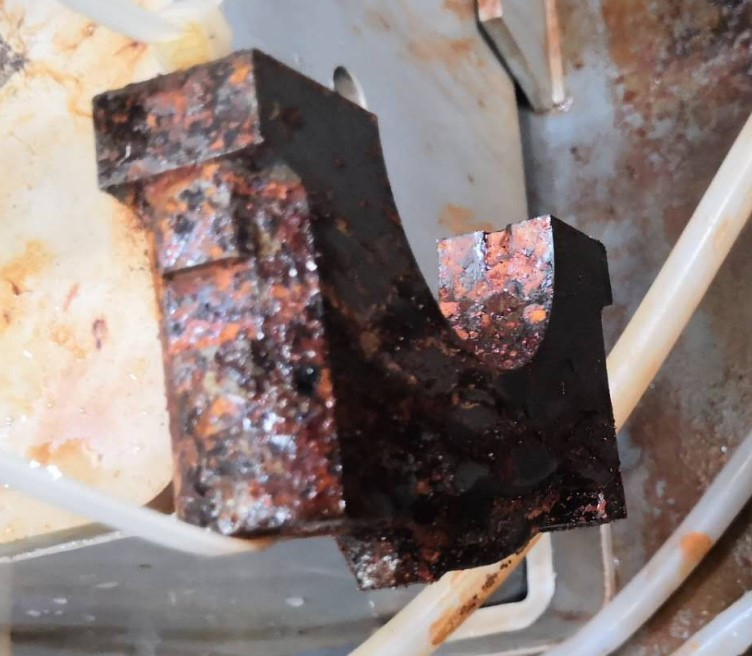

2.現在使用されている防錆油は塩水噴霧に対する耐性が低く、塩水噴霧試験8時間以内に腐食が発生します。
3.段ボールは、使用前に酸含有量をテストしていないため、ベアリングキャップの接触部分に錆の問題が発生しました。
4. 出荷過程での昼夜の温度差が大きいと湿度が高くなり、ダンボールは一定の吸湿機能を持っているため、製品とその接触部分の腐食を加速させます。
改良点：

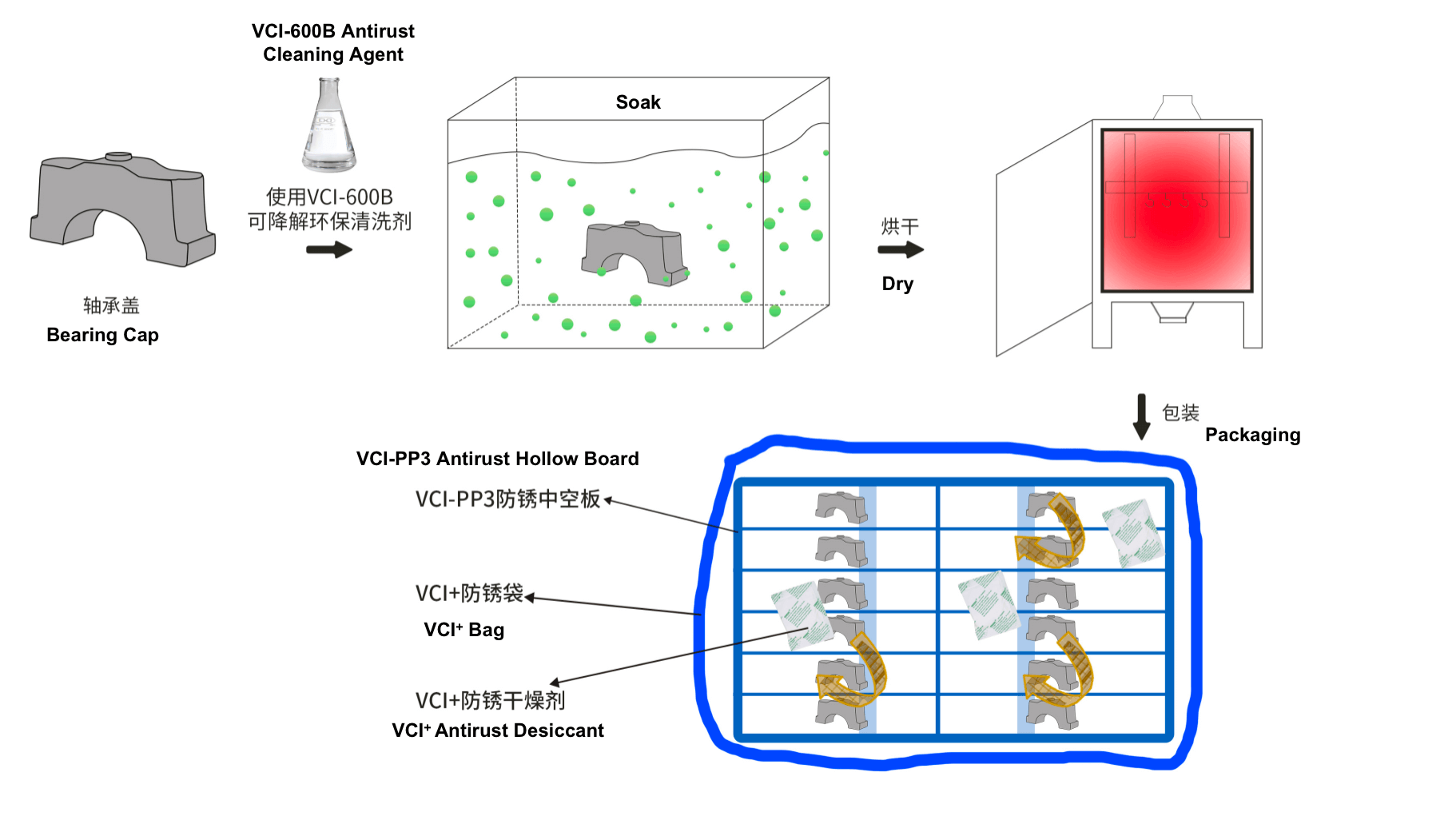

1.オイルフリーの防錆パッケージを使用して、クリーニングおよび防錆プログラム全体を再設計します。

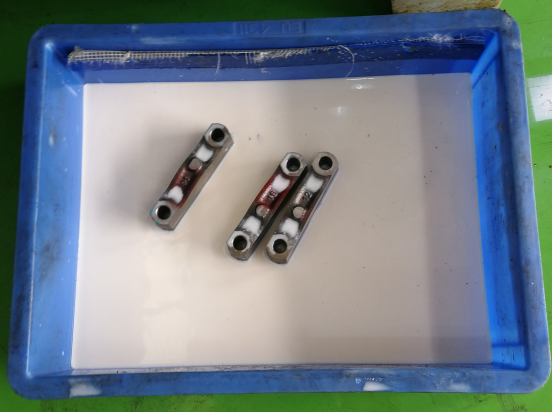

2.防錆洗浄剤VCI-600Bをご使用ください。

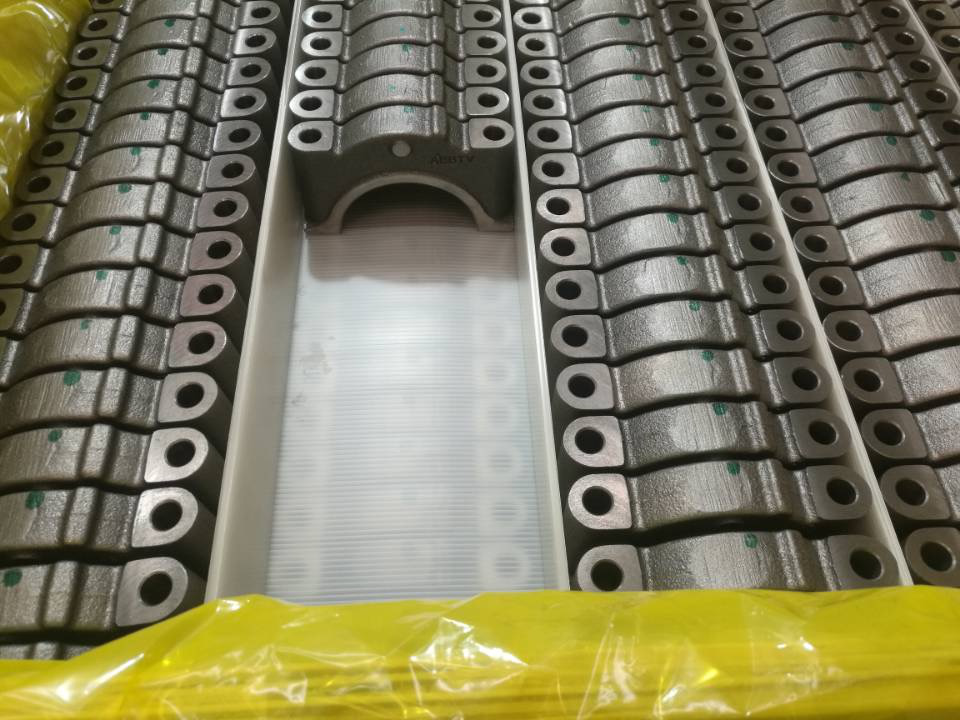

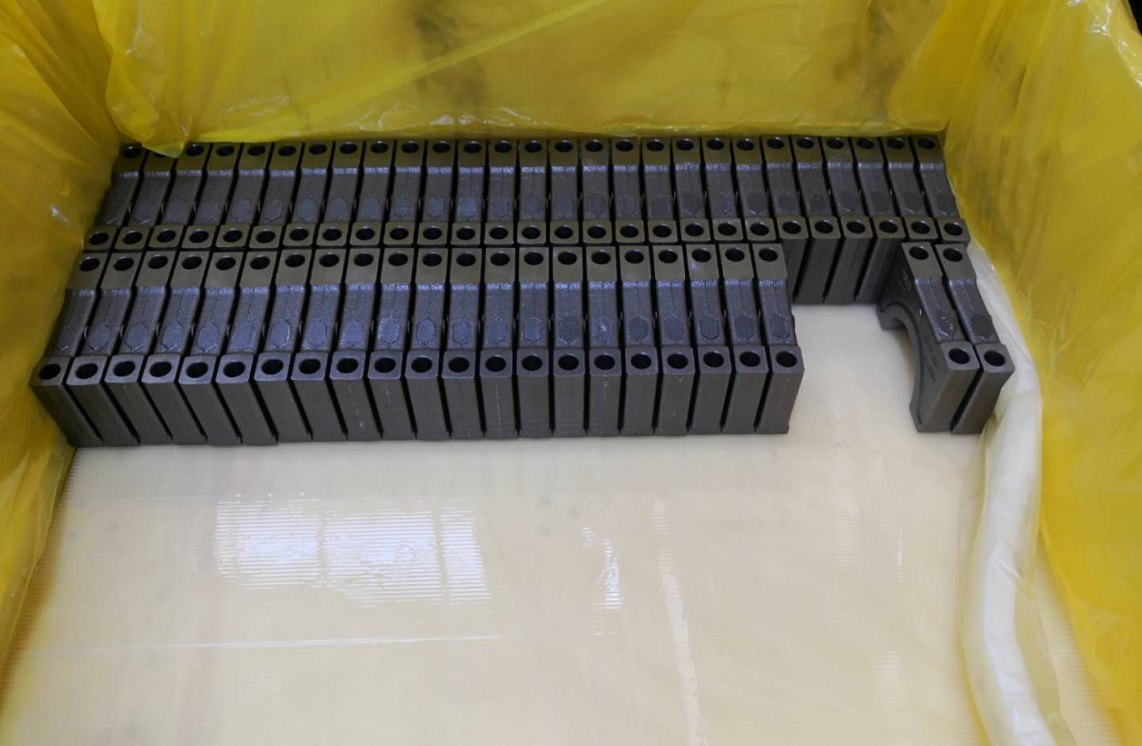

3.VCI-PP3防錆中空ボード、VCI+袋、VCI+防錆乾燥剤を使用してください。
4.VCI+のテクニカルエンジニアが来て、トレーニングとガイダンスを完了し、SOPを作成します。
結果の改善:

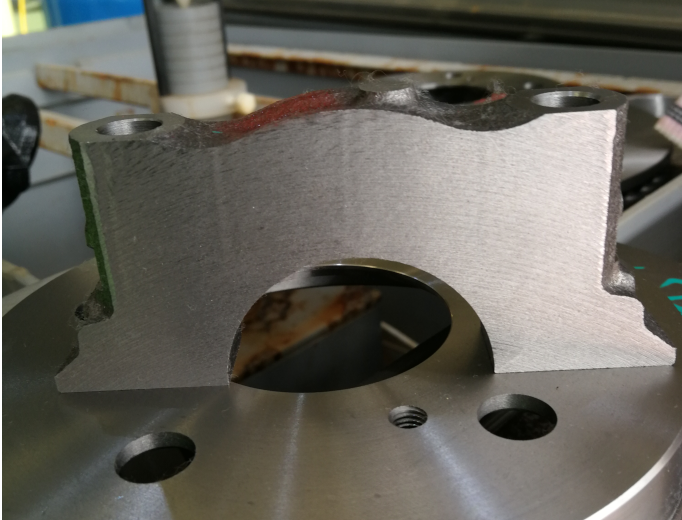

1.製品の表面は乾燥しており、清浄度は基準に達しており、最大粒子は300um未満です。

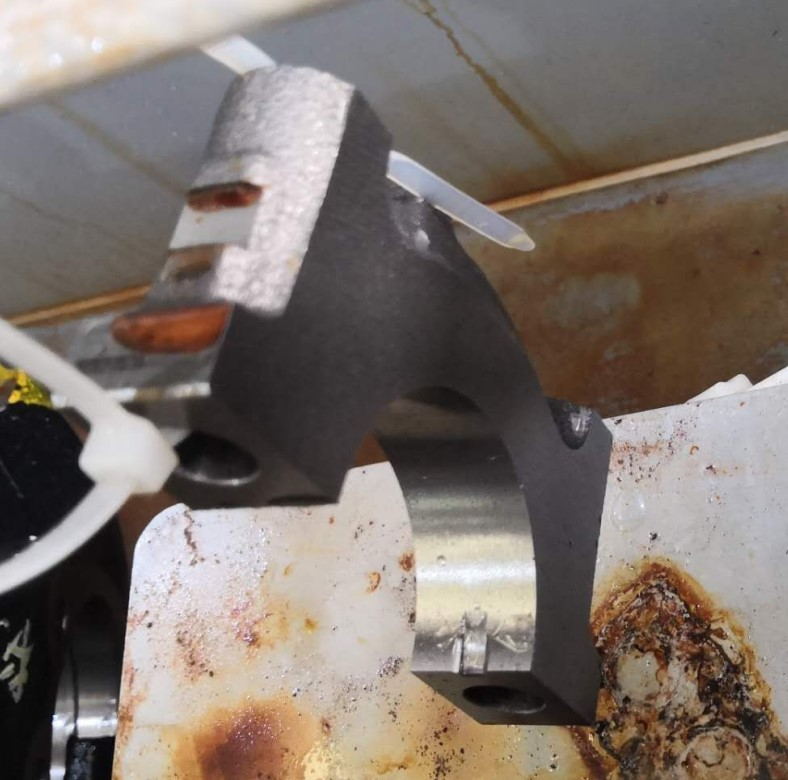

2.防錆時間は6ヶ月以上。
